FINEカートリッジを取り付ける

取り付けの操作

FINEカートリッジを取り付ける場合は、次の手順で行います。

重要

• FINEカートリッジの金色の端子（A）やプリントヘッドノズル（B）には、手を触れないでください。正しく印刷できなくなる場合があります。



• FINEカートリッジの取り付けは速やかに行い、FINEカートリッジやコンタクトプロテクターを取り外した状態で放置しないでください。

• FINEカートリッジは新品のものを装着してください。 インクを消耗しているものを装着すると、ノズルがつまる原因になります。

• 最適な印刷品質を保つため、FINEカートリッジは梱包箱に記載されている「取付期限」までにプリンターに取り付けてください。また、開封後6ヶ月以内に使い切るようにしてください（プリンターに取り付けた年月日を、控えておくことをお勧めします）。

参考

• 黒のみの文章を印刷したり、モノクロ印刷したりするときにも、カラーのインクが使われることがあります。

  また、プリンターの性能を維持するために行うクリーニングや強力クリーニングでも、両方のインクが使われます。 インクがなくなった場合は、速やかに新しいFINEカートリッジに交換してください。

  • インクについて知っておきたいこと

1. プリンターの電源が入っていることを確認する

2. スキャナーユニット/カバー（C）を開く

   プリントヘッドホルダー（D）が交換位置に移動します。



   注意

   • プリントヘッドホルダーが動いている間はプリントヘッドホルダーを手で止めたり、無理に動かしたりしないでください。プリントヘッドホルダーの動きが止まるまでは、手を触れないでください。

   重要

   • プリンターの内部は、インクで汚れている可能性があります。FINEカートリッジを交換するときに手や衣服を汚さないように注意してください。 ティッシュペーパーなどでプリンター内部のインクを簡単に拭き取ることができます。

   • 本体内部の金属部分やそのほかの部分に触れないでください。

   • スキャナーユニット/カバーを10分以上開けたままにすると、プリントヘッドホルダーが移動し、エラーランプが点灯する場合があります。その場合は、いったんスキャナーユニット/カバーを閉じ、再度開けてください。

3. コンタクトプロテクターを取り外す

   1. カートリッジ固定カバーをつまんで開く



   2. コンタクトプロテクターを取り出す



   3. コンタクトプロテクターをプリンター本体の右のポケットに収納する



   重要

   • コンタクトプロテクターは本体に収納して大切に保管してください。FINEカートリッジのインクを使い切った場合は、コンタクトプロテクターをもう一度取り付けてください。

4. 新しいFINEカートリッジを準備する

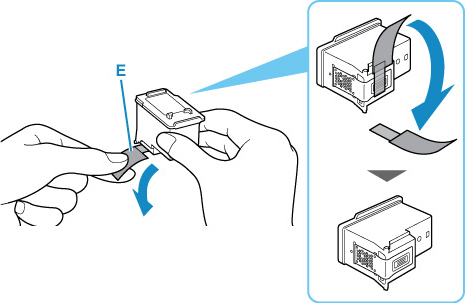

   1. 新しいFINEカートリッジをパッケージから取り出し、保護テープ（E）をゆっくり取り外す



   重要

   • FINEカートリッジを振るとインクが飛び散り、手やまわりのものを汚すおそれがあります。FINEカートリッジの取り扱いには注意してください。

   • 取り外した保護テープに付いているインクで、手やまわりのものを汚すおそれがあります。ご注意ください。

   • 取り外した保護テープは、再装着しないでください。 地域の条例に従って処分してください。

   • FINEカートリッジの金色の端子やプリントヘッドノズルには、手を触れないでください。正しく印刷できなくなる場合があります。

5. FINEカートリッジを取り付ける

   1. 新しいFINEカートリッジをプリントヘッドホルダーに挿入する



   2. カートリッジ固定カバーを閉じて、FINEカートリッジを固定する

      カートリッジ固定カバーは「カチッ」という音がするまで、しっかり押して固定します。



6. スキャナーユニット/カバーをゆっくり閉じる



   参考

   • スキャナーユニット/カバーを閉じたあとに液晶モニターにエラーメッセージが表示されている場合は、エラーの対処をしてください。

     • トラブルが発生したときは

   • 次回印刷を開始すると、自動的にプリントヘッドのクリーニングが開始されます。終了するまでほかの操作を行わないでください。

   • 罫線がずれて印刷されるなど、プリントヘッドの位置ずれが確認されたときには、プリントヘッドの位置を調整します。

   • 操作中に動作音がする場合がありますが、正常な動作です。
